Montera din Torque:ON




En komplett illustrerad guide hur du monterar din Torque:ON. Klar att cykla på efter 9 enkla steg.
1.Packa upp din cykel
2. Ta bort batteriet
3. Montera styret
4. Packa upp gaffeln
5. Montera framhjulet
6. Montera pedalerna

För följande steg, vänd nu på din cykel så att den står på hjulen.
6.1 Först applicera fett på pedalernas gängor. Detta förindrar att de fastnar och ej kan demonteras.
6.2 Identifiera höger och vänster pedal, genom att hitta 'L' och 'R' som finns ingraverat på pedalerna. För att montera pedalerna, skruva i färdriktningen som illustreras i guiden. Använd den svarta och oranga momentnyckeln och dra åt till 10Nm.
6.1 Först applicera fett på pedalernas gängor. Detta förindrar att de fastnar och ej kan demonteras.
6.2 Identifiera höger och vänster pedal, genom att hitta 'L' och 'R' som finns ingraverat på pedalerna. För att montera pedalerna, skruva i färdriktningen som illustreras i guiden. Använd den svarta och oranga momentnyckeln och dra åt till 10Nm.

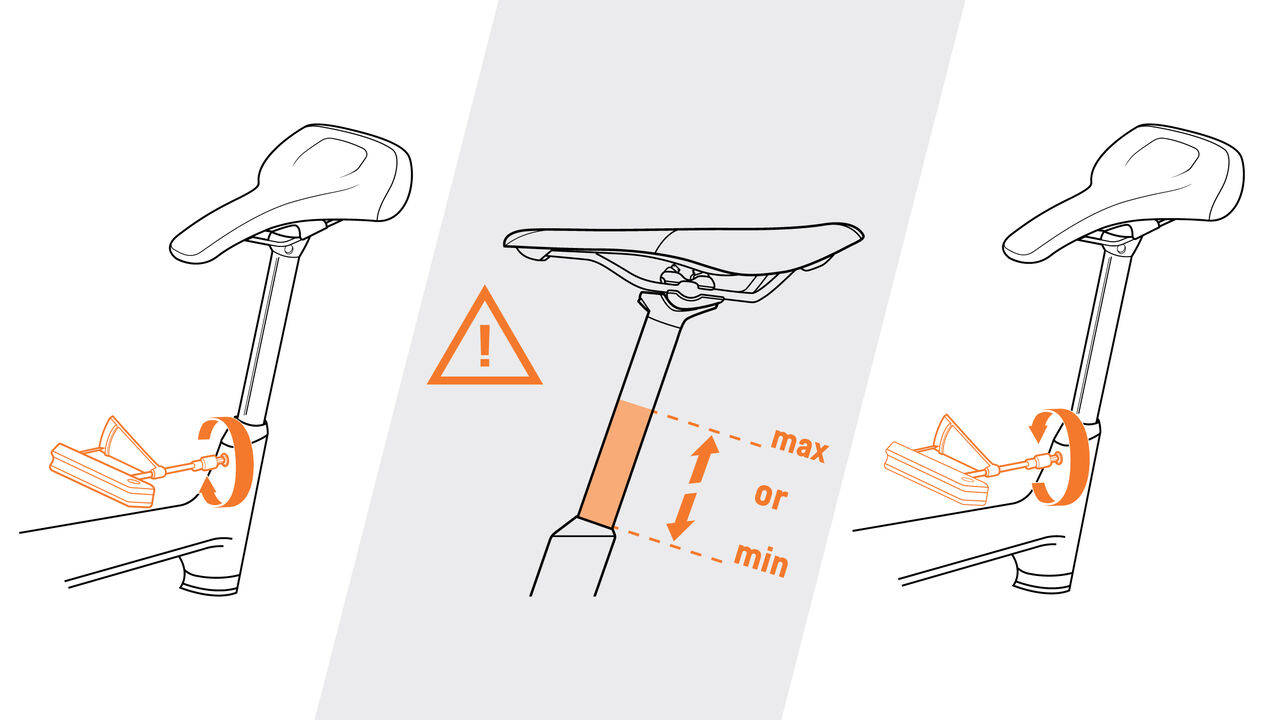

7. Ställ in din sadelhöjd

Om din cykel har dropperpost, se till att stolpen är fullt ute innan du går vidare.
7.1 Först lossa på skruven för sadelstolpsklämman
7.2 Ställ in din önskade sadelhöjd
7.3 Dra åt sadelklämman med momentet som anges på cykeln.
7.1 Först lossa på skruven för sadelstolpsklämman
7.2 Ställ in din önskade sadelhöjd
7.3 Dra åt sadelklämman med momentet som anges på cykeln.
8. Justera sadelns position

Du kan flytta sadeln framåt och bakåt för att hitta din ideala position.
8.1 Lossa på sadelklammans bult
8.2 Lytta sadeln framåt eller bakåt, ta hjälp av siffermarkeringarna på sadelrailen.
8.3 Dra åt bulten när du är klar
8.1 Lossa på sadelklammans bult
8.2 Lytta sadeln framåt eller bakåt, ta hjälp av siffermarkeringarna på sadelrailen.
8.3 Dra åt bulten när du är klar
9. Ställ in trycket i dämparna

Din cykel är utrustad med luftfjädrad framgaffel och bakdämpare. Du behöver pumpa dessa till optimalt lufttryck för bästa prestanda. För att pumpa använd dämparpumpen som medföljer i tillbehörslådan som du finner i Bike Guard.
9.1 Pumpa gaffeln så att du uppnår ett sag på 20% av gaffelns slaglängd. Trycket beror på din vikt. För mer info se gaffelns manual
9.2 Pumpa bakdämparen så att du uppnår ett sag på 30% av dämparens slaglängd. Trycket beror på din vikt, För mer info se dämparens manual
9.1 Pumpa gaffeln så att du uppnår ett sag på 20% av gaffelns slaglängd. Trycket beror på din vikt. För mer info se gaffelns manual
9.2 Pumpa bakdämparen så att du uppnår ett sag på 30% av dämparens slaglängd. Trycket beror på din vikt, För mer info se dämparens manual
Friskrivning av Ansvar
Canyon jobbar hårt för att informationen här i teknisk support ska vara så korrekt och uppdaterad som möjligt. Men alla reparationer eller justeringar som du gör själv på egen risk. Skulle du vara tveksam över något så ska du skicka in cykeln till oss eller en kvalificerad mekaniker/cykelverkstad. Canyon tar inget ansvar och lämnar ingen garantier på att informationen här i teknisk support är korrekt.
